Ассортимент промышленных рентгеновских пленок Agfa
Agfa предлагает широкий выбор пленок для различных промышленных применений, включая типы с усилением и без него. Выбор конкретной пленки зависит от требований к качеству изображения и экономической эффективности.
Типы пленок Agfa:
- Стандартные пленки: D2, D3, D4, D5, D7, D8 - от ультрамелкозернистой D2 для радиографии мелких деталей до D8 для контроля крупных конструкций.
- Сверхчувствительные пленки: F6 и F8 - разработаны для работы с усиленными экранами RCF, обеспечивая высокую скорость и качество. F8 является самой чувствительной пленкой в линейке Agfa.
Примечание: Все промышленные рентгеновские пленки Agfa имеют общее название STRUCTURIX, за которым следует номер типа пленки. Например, STRUCTURIX D4.
D2 идеально подходит для радиографии мелких компонентов, обеспечивая высокое качество при оптическом увеличении. D8, с другой стороны, используется для обследования крупных объектов, таких как отливки и бетонные конструкции.
На графиках (рисунки 1-8 и 2-8) показана связь между светочувствительностью, качеством и контрастностью изображения для различных типов пленок. Рисунки 13-16 демонстрируют сравнительное качество изображения в зависимости от дозы и времени экспозиции для пленок D и цифровых методов.
F6 и F8, в сочетании с RCF-экранами, обеспечивают значительное сокращение времени контроля, что особенно ценно при обследовании сварных швов на баржах-трубоукладчиках.

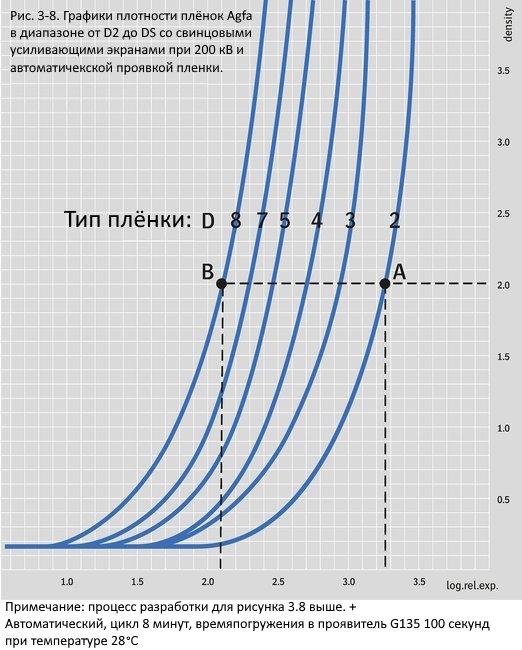

Рисунок 3-8 иллюстрирует разницу во времени экспозиции для разных типов пленок Agfa D при различной плотности.
Ассортимент фотопленок Agfa и их характеристики
В таблице представлены различные фотопленки Agfa с указанием относительных факторов экспозиции и кодовой классификации для разных уровней интенсивности излучения:

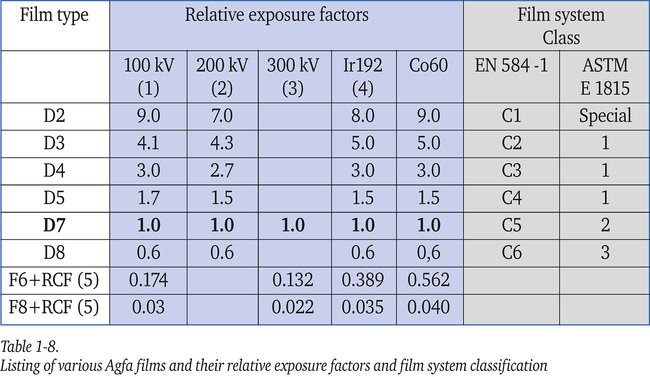

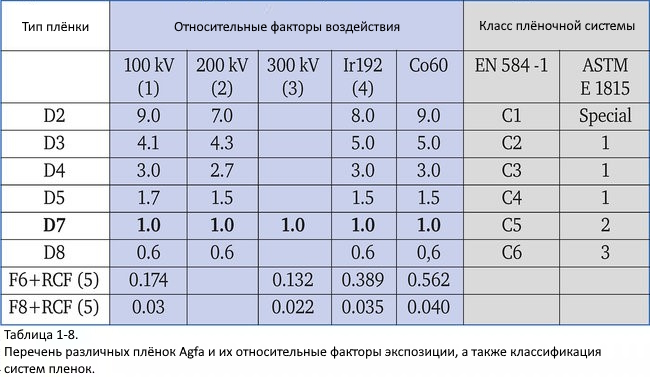

Таблица 1-8: Ассортимент фотопленок Agfa
Дополнительная информация о фотопленках Agfa
Примечание I: Относительные факторы экспозиции в таблице сравниваются с показателями пленки D7, выделенной жирным шрифтом как контрольное значение 1,0.
Примечание II: Цифры (1)-(5) в таблице обозначают типы используемых экранов:
-
Без свинцового экрана.
-
Со свинцовым экраном толщиной 0,027 мм.
-
Со свинцовым экраном толщиной 0,027 мм (другой тип).
-
Со свинцовым экраном, толщина спереди 0,10 мм, сзади 0,15 мм.
-
С фторметаллическим экраном (ФМЭ).
Примечание III: Процесс проявления для данных в таблице: автоматический, 8-минутный цикл с погружением в проявитель G135 на 100 секунд при 28°C.
Примечание IV: Относительный фактор экспозиции зависит не только от интенсивности излучения, но и от времени экспозиции, поэтому он не является постоянной величиной.
